Канальные вентиляторы ВЕНТС ВКМ

Канальные вентиляторы ВЕНТС ВКМ

Канальные центробежные вентиляторы серии ВЕНТС ВКМ производительностью до 5260 м3/ч в стальном корпусе. Предназначены для приточно-вытяжных систем вентиляции.

Вы можете заказать через форму предварительного заказа или по телефону (812) 448-13-82.

Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.

Поделитесь ссылкой:

Технические характеристики

Модель ВКМ 100 Е ВКМ 100 Б ВКМ 100 ВКМ 125 Е ВКМ 125 Б ВКМ 125 ВКМ 150 Б ВКМ 150 ВКМС 150 ВКМ 160 Б
Напряжение, В / 50 Гц 230 230 230 230 230 230 230 230 230 230
Потребляемая мощность, Вт 27 60 73 27 60 75 75 98 116 73
Ток, А 0,13 0,37 0,32 0,13 0,37 0,33 0,33 0,43 0,52 0,33
Максимальный расход воздуха, м3/ч 180 210 270 240 255 355 470 555 645 470
Частота вращения, мин-1 2745 2620 2830 2780 2535 2800 2515 2705 2625 2500
Уровень звукового давления на расст. 3 м, dB(A) 32 36 47 32 36 47 46 47 50 46
Макс. темп. перемещаемого воздуха, оС -25 +50 -25 +55 -25 +55 -25 +50 -25 +55 -25 +55 -25 +55 -25 +55 -25 +55 -25 +55
Уровень звукового давления на расст. 3 м, dB(A) IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4

Модель ВКМ 160 ВКМС 160 ВКМ 200 ВКМС 200 ВКМ 250 Б ВКМ 250 ВКМ 315 ВКМС 315 ВКМ 355 Б ВКМ 400 ВКМ 450
Напряжение, В / 50 Гц 230 230 230 230 230 230 230 230 230 230 230
Потребляемая мощность, Вт 98 115 154 193 158 194 171 296 233 460 665
Ток, А 0,43 0,52 0,67 0,84 0,69 0,85 0,77 1,34 1,06 2,23 2,89
Максимальный расход воздуха, м3/ч 555 645 950 1100 1190 1310 1400 1880 2210 3050 5260
Частота вращения, мин-1 2660 2650 2375 2780 2315 2790 2600 2720 1375 1370 1265
Уровень звукового давления на расст. 3 м, dB(A) 47 50 48 51 52 52 52 54 58 61 65
Макс. темп. перемещаемого воздуха, оС -25 +55 -25 +55 -25 +50 -25 +45 -25 +50 -25 +50 -25 +50 -25 +45 -25 +45 -40 +80 -40 +70
Уровень звукового давления на расст. 3 м, dB(A) IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 IP X4

Габаритные размеры

Рис. 1

Рис. 2

Рис. 3
Модель Размеры, мм Масса,кг № рис.
ØD ØD1 B B1 L L1 L2 L3
ВКМ 100 Е 100 204 - - 195 20 20 258 3,9 1
ВКМ 100 Б 98 254 298 258 205 20 25 30 4,2 2
ВКМ 100 98 254 298 258 205 20 25 30 4,4 2
ВКМ 125 Е 125 204 - - 195 20 20 258 3,9 1
ВКМ 125 Б 123 254 298 258 205 20 25 30 4,1 2
ВКМ 125 123 254 298 258 205 20 25 30 4,3 2
ВКМ 150 Б 149 304 349 309 200 20 25 30 5,4 2
ВКМ 150 149 304 349 309 220 25 25 30 5,4 2
ВКМС 150 149 340 386 346 226 20 20 40 5,7 2
ВКМ 160 Б 159 304 349 309 20020 25 30 5,4 2
ВКМ 160 159 304 357 317 220 25 25 30 5,6 2
ВКМС 160 159 340 386 346 226 2 20 40 5,7 2
ВКМ 200 198 344 390 350 240 25 29 40 6,6 2
ВКМС 200 198 344 390 350 250 25 29 40 6,7 2
ВКМ 250 Б 248 344 390 350 249 25 31 40 7,1 2
ВКМ 250248 344 390 350 249 25 31 40 7,3 2
ВКМ 315 314 404 454 414 260 25 40 40 8,1 2
ВКМС 315 314 404 454 414 288 25 40 40 8,2 2
ВКМ 355 Б 353 460 522 522 506 60 60 70 12,8 3
ВКМ 400 398 570 663 634 570 60 60 70 20,0 3
ВКМ 450 448 608 700 670 644 60 60 80 30,0 3

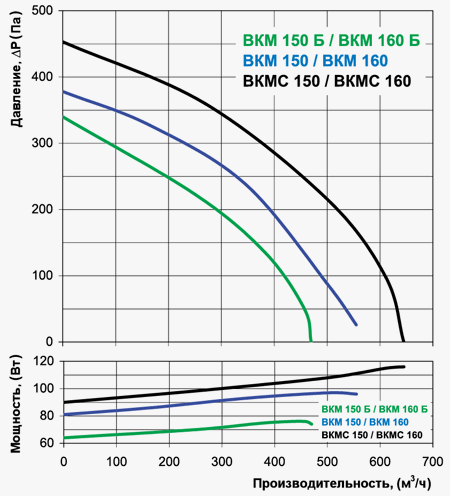

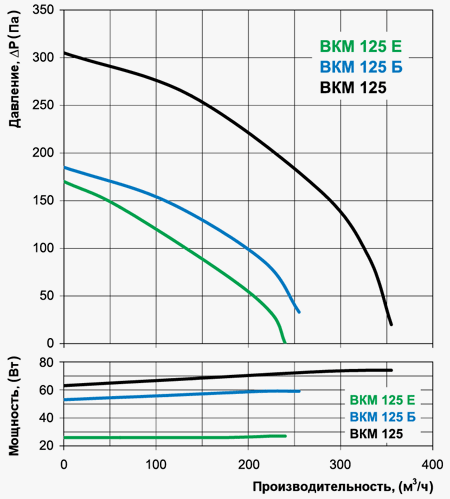

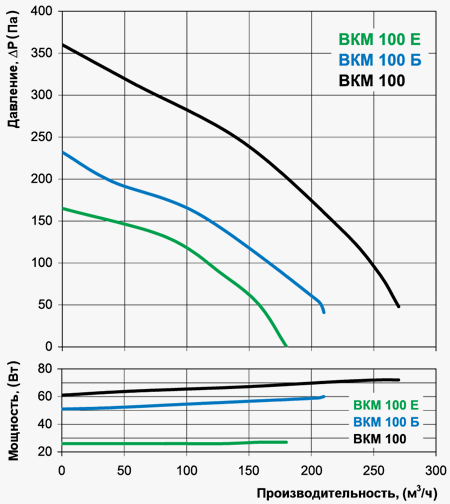

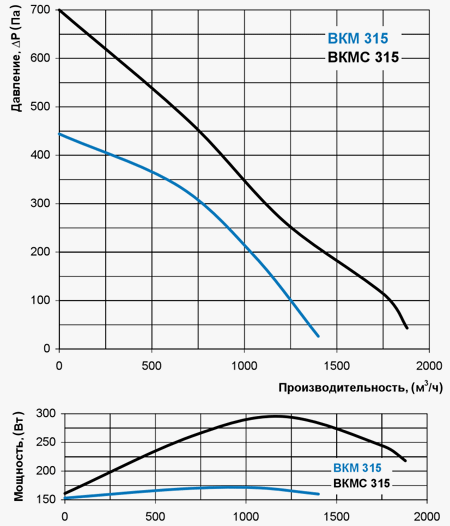

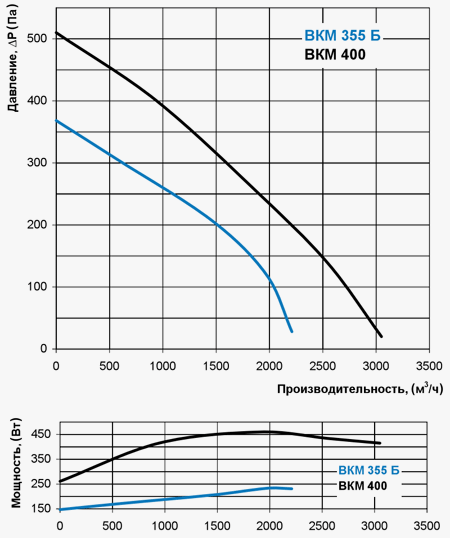

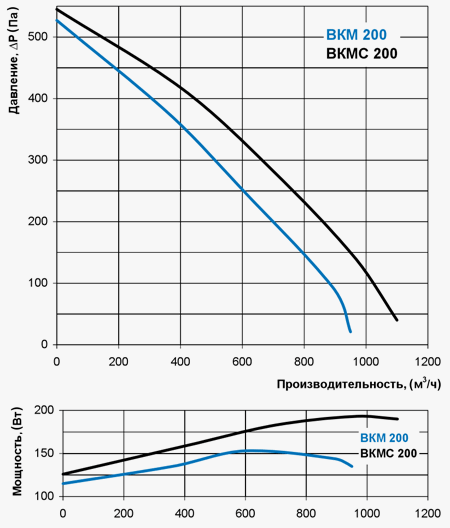

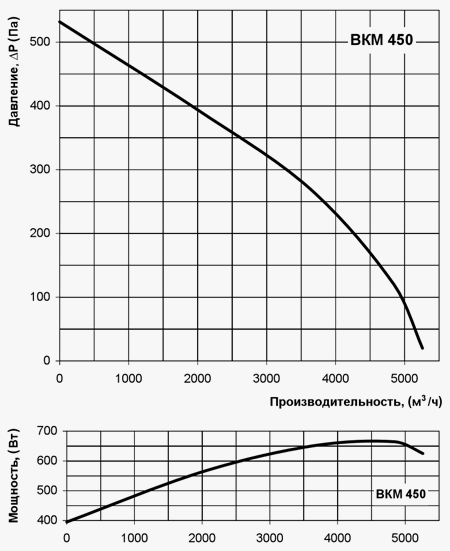

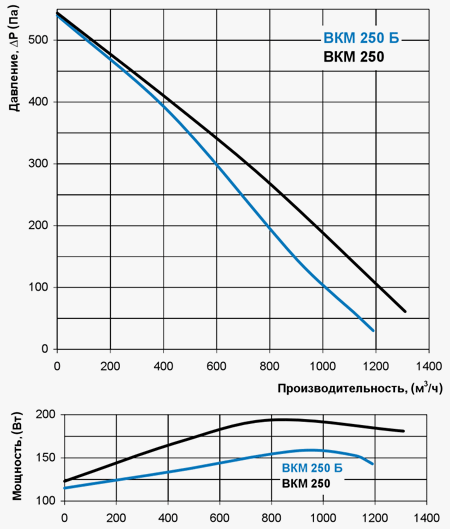

Диаграммы производительности

Применение

Приточно-вытяжные системы вентиляции помещений различного назначения. Стальной корпус обеспечивает надежную работу при наружном монтаже. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВКМ…Б).

Конструкция

Корпус вентилятора изготовлен из стали с полимерным покрытием. Для более удобного подключения и использования вентилятор может оснащаться шнуром питания со штекером (ВКМ…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКМС). Модели ВКМ…Е оборудованы экономичным двигателем с низким энергопотреблением. Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума, при сборке, каждая турбина проходит динамическую балансировку. Класс защиты двигателя IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка и осуществляться с помощью тиристора или автотрансформатора. К одному регулирующему устройству могут подключаться сразу по несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене осуществляется при помощи крепежных кронштейнов, которые входят в комплект поставки. Подача питания на вентилятор осуществляется через наружную клеммную коробку.

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

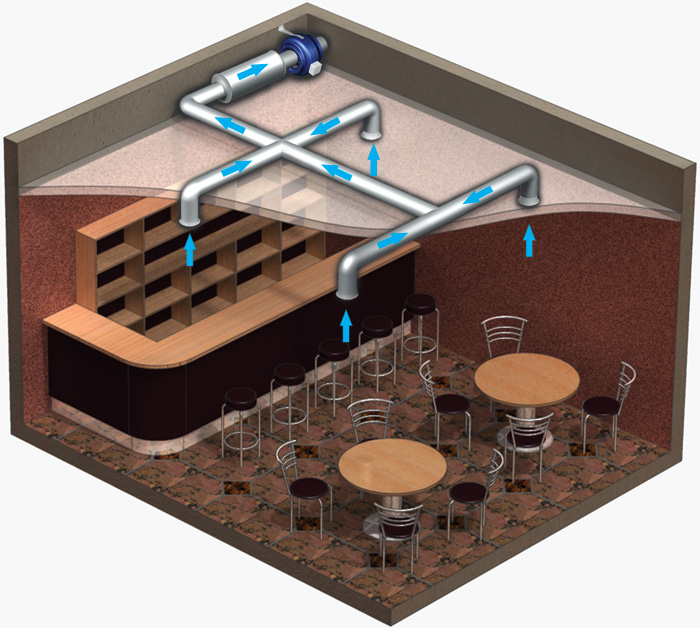

Вариант применения вентилятора ВЕНТС ВКМ в заведениях общественного питания.
