Серия НГН (НУН)

Решетка вентиляционная с нерегулируемыми горизонтальными наклонными жалюзи.

Вы можете заказать через форму предварительного заказа или по телефону (812) 448-13-82.

Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.

Поделитесь ссылкой:

Подробное описание
Документация
Заявка

Технические характеристики

Модель	НУН 200х200	НГН 300х200	НГН 350х200	НГН 400х200	НГН 450х200	НГН 500х200	НГН 600х200
Площадь живого сечения, м2	0.0066	0.0104	0.0131	0.0143	0.017	0.0196	0.0235
Форма	Квадратная	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НУН 300х300	НГН 350х300	НГН 400х300	НГН 450х300	НГН 500х300	НГН 600х300	НУН 350х350
Площадь живого сечения, м2	0.0169	0.0212	0.0232	0.0275	0.0317	0.0381	0.0267
Форма	Квадратная	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НГН 400х350	НГН 450х350	НГН 500х350	НГН 600х350	НУН 400х400	НГН 450х400	НГН 500х400
Площадь живого сечения, м2	0.0292	0.0346	0.0399	0.048	0.0321	0.038	0.0439
Форма	Прямоугольная				Квадратная	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НУН 600х400	НУН 450х450	НГН 500х450	НГН 600х450	НУН 500х500	НГН 600х500	НУН 580х580
Площадь живого сечения, м2	0.0527	0.0451	0.0521	0.0626	0.0603	0.0724	0.0755
Форма	Прямоугол.	Квадратная	Прямоугольная		Квадратная	Прямоугол.	Квадратная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НУН 600х600	НГН 900х200	НГН 900х300	НГН 900х350	НГН 900х400	НГН 900х450	НГН 900х500
Площадь живого сечения, м2	0.0764	0.0341	0.0553	0.696	0.0765	0.0909	0.1052
Форма	Квадратная	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НГН 900х600	НГН 1200х300	НГН 1200х350	НГН 1200х400	НГН 1200х450	НГН 1200х500	НГН 1200х600
Площадь живого сечения, м2	0.1266	0.0719	0.0906	0.0996	0.1182	0.1369	0.1648
Форма	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НГН 1350х300	НГН 1350х350	НГН 1350х400	НГН 1350х450	НГН 1350х500	НГН 1350х600	НГН 1500х300
Площадь живого сечения, м2	0.0825	0.1039	0.1143	0.1357	0.157	0.1891	0.0884
Форма	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

Модель	НГН 1500х350	НГН 1500х400	НГН 1500х450	НГН 1500х500	НГН 1500х600
Площадь живого сечения, м2	0.1113	0.1224	0.1453	0.1683	0.2027
Форма	Прямоугольная
Материал	Пластиковая
Регулировка	Нерегулируемая

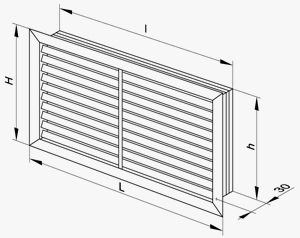

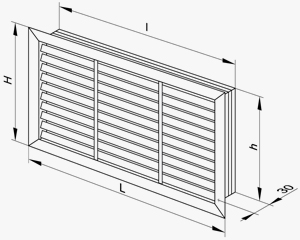

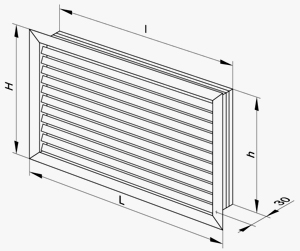

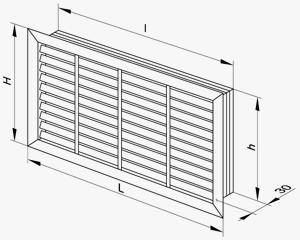

Габаритные размеры

Модель	Размеры, мм				Модель	Размеры, мм
Модель	L	H	I	h	Модель	L	H	I	h
НГН 200х200	214	214	200	200	НУН 500х500	512	512	498	498
НГН 300х200	303	214	289	200	НГН 600х500	602	512	588	498
НГН 350х200	363	214	349	200	НУН 580х580	599	599	585	585
НГН 400х200	392	214	378	200	НУН 600х600	602	602	588	588
НГН 450х200	452	214	438	200	НГН 900х200	912	214	898	200
НГН 500х200	512	214	498	200	НГН 900х300	912	303	898	289
НГН 600х200	602	214	588	200	НГН 900х350	912	363	898	349
НУН 300х300	303	303	289	289	НГН 900х400	912	392	898	378
НГН 350х300	363	303	349	289	НГН 900х450	912	452	898	438
НГН 400х300	392	303	378	289	НГН 900х500	912	512	898	498
НГН 450х300	452	303	438	289	НГН 900х600	912	602	898	588
НГН 500х300	512	303	498	289	НГН 1200х300	1214	303	1200	289
НГН 600х300	602	303	588	289	НГН 1200х350	1214	363	1200	349
НУН 350х350	363	363	349	349	НГН 1200х400	1214	392	1200	378
НГН 400х350	392	363	378	349	НГН 1200х450	1214	452	1200	438
НГН 450х350	452	363	438	349	НГН 1200х500	1214	512	1200	498
НГН 500х350	512	363	498	349	НГН 1200х600	1214	602	1200	588
НГН 600х350	612	363	588	349	НГН 1350х300	1364	303	1350	289
НУН 400х400	392	392	378	378	НГН 1350х350	1364	363	1350	349
НГН 450х400	452	392	438	378	НГН 1350х400	1364	392	1350	378
НГН 500х400	512	392	498	378	НГН 1350х450	1364	452	1350	438
НУН 600х400	602	392	588	378	НГН 1350х500	1364	512	1350	498
НУН 450х450	452	452	438	438	НГН 1350х600	1364	602	1350	588
НГН 500х450	512	452	498	438	НГН 1500х300	1514	303	1500	289
НГН 600х450	602	452	588	438	НГН 1500х600	1514	602	1500	588
НГН 1500х350	1514	363	1500	349	НГН 1500х450	1514	452	1500	438
НГН 1500х400	1514	392	1500	378	НГН 1500х500	1514	512	1500	498

Применение

Для приточно-вытяжных систем вентиляции, отопления и кондиционирования в промышленных, коммерческих и бытовых помещениях.

Конструкция

Изготовлена из высококачественного пластика.
Устойчива к неблагоприятным атмосферным и температурным воздействиям .
Подпружиненные ламели легко вынимаются для чистки.
Простота и удобства монтажа.

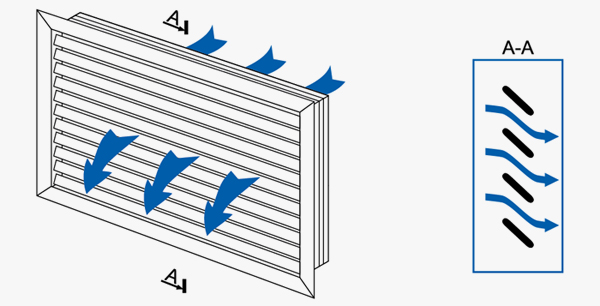

Рапределение воздушного потока:

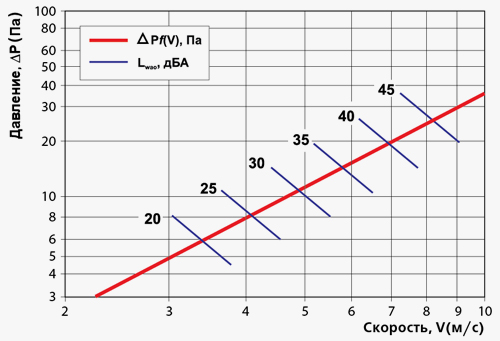

График потери давления и звуковой мощности:
