Канальные центробежные вентиляторы с назад загнутыми лопатками в звуко- и теплоизолированном корпусе и производительностью до 16870 м3/ч. Применяются для приточных и вытяжных систем вентиляции помещений различного назначения с высокими требованиями к уровню шума. Предназначены для монтажа с круглыми или квадратными воздуховодами.
Вы можете заказать через форму предварительного заказа или по телефону (812) 448-13-82.
Цвет или оттенок изделия на фотографии может отличаться от реального. Характеристики и комплектация товара могут изменяться производителем без уведомления. Магазин не несет ответственности за изменения, внесенные производителем.
Поделитесь ссылкой:

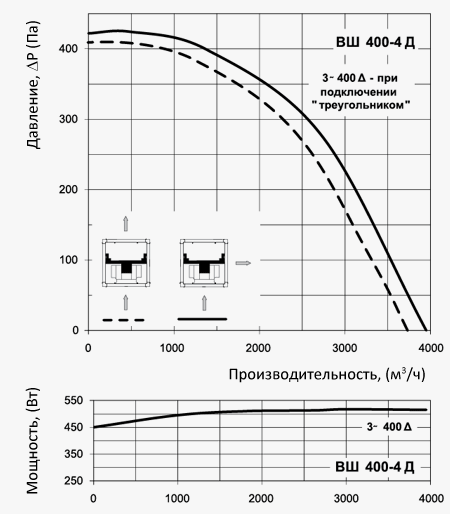

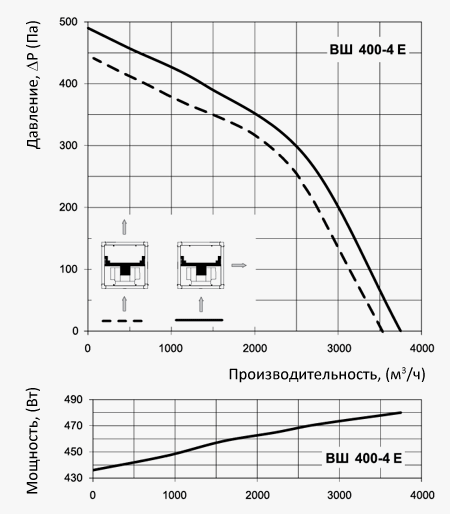

Модель | ВШ 355-4Е | ВШ 355-4Д | ВШ 400-4Е | ВШ 400-4Д | |
Напряжение, В / 50/60 Гц | 1~ 230 | 3~ 400 | 1~ 230 | 3~ 400 Δ | 3~ 400 Y |
Потребляемая мощность, Вт | 245 | 230 | 480 | 515 | 385 |
Ток, А | 1,12 | 0,52 | 2,40 | 1,41 | 0,70 |
Максимальный расход воздуха, м3/ч
- перпендикулярно |
2890 | 2660 | 3750 | 3950 | 3340 |
- прямо | 2650 | 2380 | 3535 | 3740 | 3110 |
Частота вращения, мин-1 | 1420 | 1400 | 1370 | 1415 | 1235 |
Уровень звукового давления на расст. 3 м, dB(A) | 54 | 53 | 51 | 51 | 47 |
Макс. темп. перемещаемого воздуха, оС | -25 +50 | -25 +70 | -40 +80 | -40 +60 | -40 +80 |
Защита |
IP X4 | IP X4 | IP X4 | IP X4 |

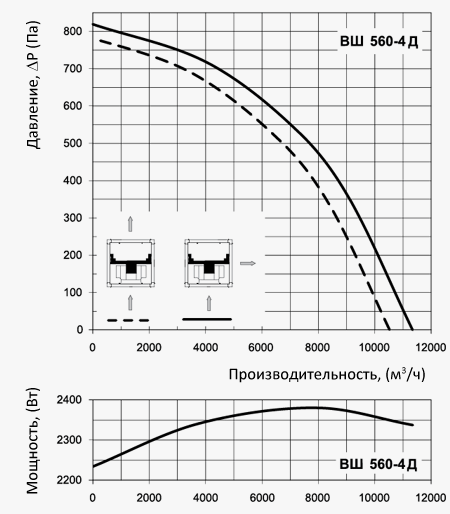

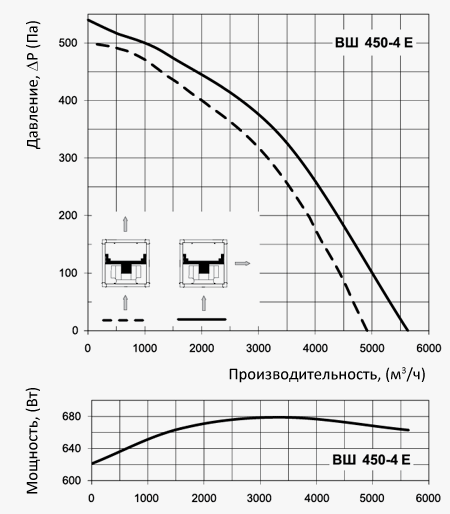

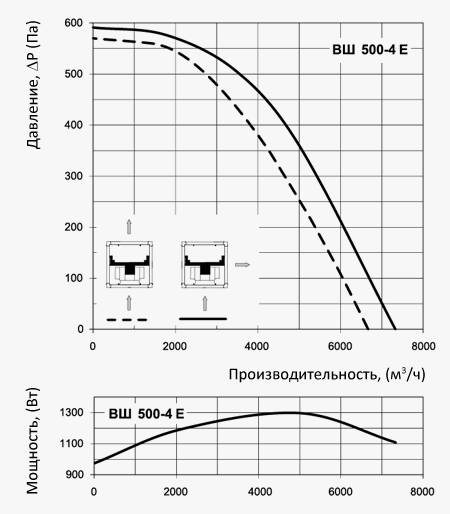

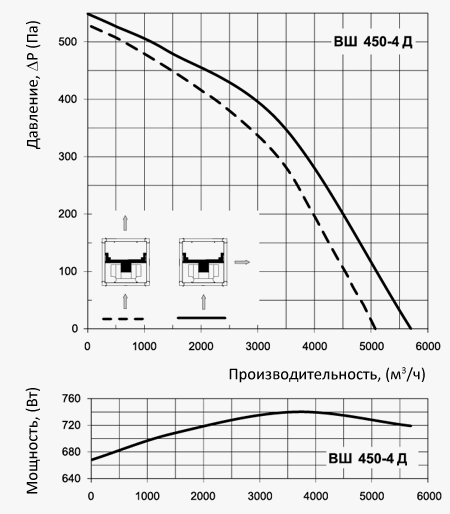

Модель | ВШ 450-4Е | ВШ 450-4Д | ВШ 500-4Е | ВШ 500-4Д | ВШ 560-4Д |
Напряжение, В / 50/60 Гц | 1~ 230 | 3~ 400 | 1~ 230 | 3~ 400 | 3~ 400 |
Потребляемая мощность, Вт | 680 | 740 | 1300 | 1430 | 2380 |
Ток, А | 3,00 | 1,50 | 5,70 | 3,00 | 5,00 |
Максимальный расход воздуха, м3/ч
- перпендикулярно |
5630 | 5700 | 7330 | 7940 | 11340 |
- прямо | 4930 | 5080 | 6680 | 7200 | 10490 |
Частота вращения, мин-1 | 1250 | 1350 | 1320 | 1375 | 1365 |
Уровень звукового давления на расст. 3 м, dB(A) | 53 | 54 | 55 | 58 | 56 |
Макс. темп. перемещаемого воздуха, оС | -40 +70 | -40 +80 | -20 +50 | -40 +80 | -40 +60 |
Защита |
IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |

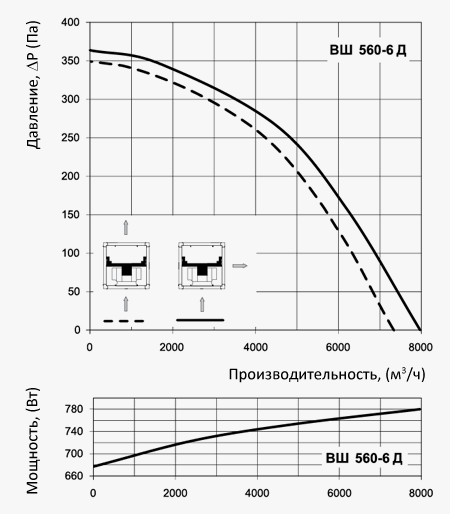

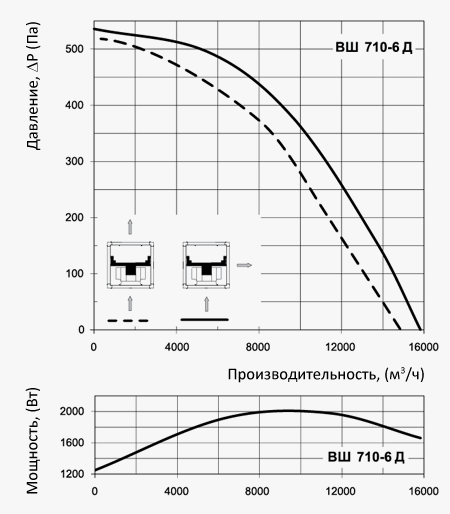

Модель | ВШ 560-6Д | ВШ 630-4Д | ВШ 630С-4Д | ВШ 630-6Д | ВШ 710-6Д |
Напряжение, В / 50/60 Гц | 3~ 400 | 3~ 400 | 3~ 400 | 3~ 400 | 3~ 400 |
Потребляемая мощность, Вт | 780 | 3310 | 4250 | 1310 | 2000 |
Ток, А | 1,70 | 6,20 | 7,55 | 2,80 | 3,90 |
Максимальный расход воздуха, м3/ч
- перпендикулярно |
7970 | 15170 | 16870 | 12030 | 15830 |
- прямо | 7330 | 13740 | 14930 | 10440 | 14880 |
Частота вращения, мин-1 | 885 | 1170 | 1300 | 880 | 890 |
Уровень звукового давления на расст. 3 м, dB(A) | 49 | 67 | 69 | 55 | 59 |
Макс. темп. перемещаемого воздуха, оС | -40 +55 | -40 +35 | -40 +60 | -40 +60 | -20 +40 |
Защита |
IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |
ВШ |
ВПГ |
ВВГ |
Модель | Размеры, мм | Масса,кг | Опции к вентиляторам | Размеры, мм | ||||
A | ВПГ | ВВГ | A | B | C | ØD | ||
ВШ 355-4Е | 500 | 25 | ВПГ 500/355 | ВВГ 500х500 | 490 | 470 | 445 | 355 |
ВШ 355-4Д | 500 | 25 | ||||||
ВШ 400-4Е | 670 | 39 | ВПГ 670/400 | ВВГ 670х670 | 660 | 640 | 615 | 400 |
ВШ 400-4Д | 670 | 39 | ||||||
ВШ 450-4Е | 670 | 43 | ВПГ 670/450 | 660 | 640 | 615 | 450 | |
ВШ 450-4Д | 670 | 43 | ||||||
ВШ 500-4Е | 670 | 52 | ВПГ 670/500 | 660 | 640 | 615 | 500 | |
ВШ 500-4Д | 670 | 56 | ||||||
ВШ 560-4Д | 800 | 99 | ВПГ 800/560 | ВВГ 800х800 | 790 | 770 | 745 | 560 |
ВШ 560-6Д | 800 | 86 | ||||||
ВШ 630-4Д | 800 | 102 | ВПГ 800/630 | 790 | 770 | 745 | 630 | |
ВВШ 630С-4Д | 800 | 100 | ||||||
ВШ 630-6Д | 800 | 98 | ||||||
ВШ 710-6Д | 1000 | 136 | ВПГ 1000/710 | ВВГ 1000х1000 | 990 | 970 | 945 | 710 |
Приточные и вытяжные системы вентиляции помещений различного назначения с высокими требованиями к уровню шума. Конструкция вентиляторов ВШ позволяет собирать различные конфигурации вентиляционных систем, изменяя положения съемных панелей. Подача воздуха, благодаря этому, может осуществляться во всех направлениях, как линейно, так и под углом 90°. Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа. Также эти вентиляторы могут быть использованы, как отдельный элемент наборной приточной установки.
Корпус вентилятора изготовлен из алюминиевого каркаса, скрепленного алюминиевыми уголками и съемных тепло- звукоизоляционных двухслойных панелей из алюмоцинка. В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, они же виброгасящие вставки, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки,и заказываются отдельно!
Используются двух-, четырех- или шестиполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском). Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.
Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Изменения количества оборотов достигается уменьшением подведенного напряжения. Объем перемещаемого воздуха изменяется соответственно изменению количества оборотов двигателя. Вентиляторы могут подключаться сразу несколько единиц к одному регулирующему устройству, при условии, что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
Канальные вентиляторы предназначены для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения. Вентиляторы монтируются в разрыв воздуховодов. Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов. Вентилятор может устанавливаться в любом положении, в соответствии с направлением потока воздуха (стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
ВПГ |
|

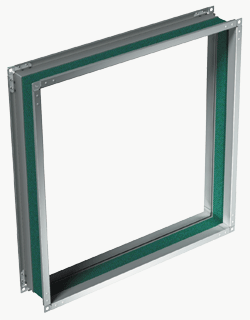

ВВГ |
|

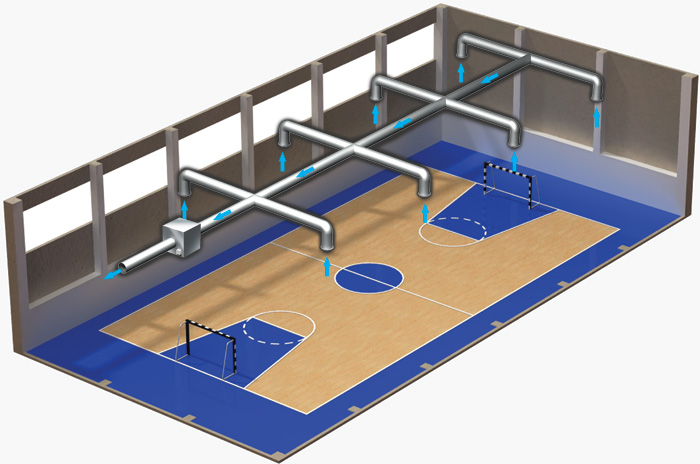

Вариант применения вентилятора ВЕНТС ВШ в спортивном зале.

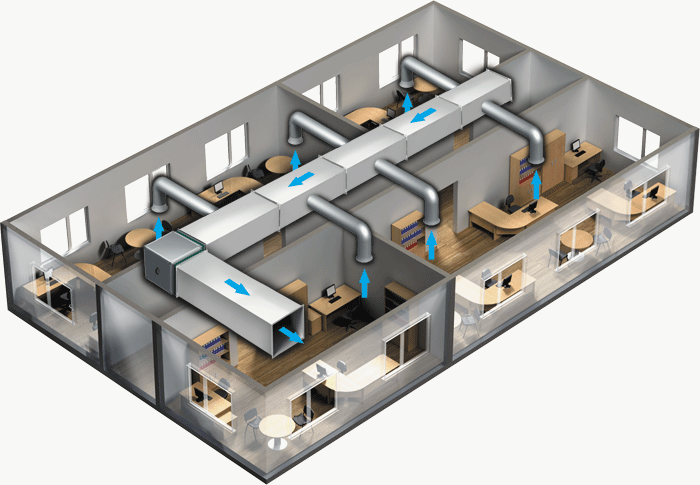

Вариант применения вентилятора ВЕНТС ВШ в офисном помещении.
