Технические характеристики

Модель	ТТ ПРО 100		ТТ ПРО 125		ТТ ПРО 150 / ТТ ПРО 160
Скорость	мин.	макс.	мин.	макс.	мин.	макс.
Напряжение, В \50 Гц	1~ 230		1~ 230		1~ 230
Потребляемая мощность, Вт	23	25	25	30	42	50
Ток, А	0,10	0,11	0,11	0,13	0,19	0,22
Максимальный расход воздуха, м3/ч	180	245	240	350	415	565
Частота вращения, мин-1	2050	2620	1630	2300	1940	2620
Уровень звукового давления на расст. 3 м, dB(A)	27	32	29	34	37	46
Макс. темп. перемещаемого воздуха, оС	60		60		60
Защита	IP X4		IP X4		IP X4

Модель	ТТ ПРО 200		ТТ ПРО 250		ТТ ПРО 315
Скорость	мин.	макс.	мин.	макс.	мин.	макс.
Напряжение, В \50 Гц	1~ 230		1~ 230		1~ 230
Потребляемая мощность, Вт	76	108	125	177	230	320
Ток, А	0,34	0,48	0,54	0,79	1,0	1,42
Максимальный расход воздуха, м3/ч	830	1040	1110	1400	1570	2050
Частота вращения, мин-1	1915	2380	1955	2440	1890	2430
Уровень звукового давления на расст. 3 м, dB(A)	45	52	47	55	49	58
Макс. темп. перемещаемого воздуха, оС	60		60		60
Защита	IP X4		IP X4		IP X4

Модель	ТТ 100		ТТ 125		ТТ 125 С		ТТ 150 / ТТ 160
Скорость	мин.	макс.	мин.	макс.	мин.	макс.	мин.	макс.
Напряжение, В \50 Гц	1~ 230		1~ 230		1~ 230		1~ 230
Потребляемая мощность, Вт	21	33	23	37	28	54	30	60
Ток, А	0,11	0,21	0,18	0,27	0,12	0,16	0,17	0,27
Максимальный расход воздуха, м3/ч	145	187	220	280	240	320	405	520
Частота вращения, мин-1	2180	2385	1950	2455	1850	2510	1680	2460
Уровень звукового давления на расст. 3 м, dB(A)	27	36	28	37	31	42	33	44
Макс. темп. перемещаемого воздуха, оС	60		60		60		60
Защита	IP X4		IP X4		IP X4		IP X4

Габаритные размеры

Модель	Размеры, мм				Масса,кг
	OD	B	H	L
ТТ ПРО 100	97	195,8	226	302,5	1,54
ТТ ПРО 125	123	195,6	226	258,5	1,51
ТТ ПРО 150	148	220,1	247	289	2,1
ТТ ПРО 160	158	220,1	247	289	2,2
ТТ ПРО 200	199	239	261	295,5	6,4
ТТ ПРО 250	247	287	323	383	8,3
ТТ ПРО 315	310	362	408	445	11,4

Модель	Размеры, мм				Масса,кг
	OD	B	H	L
ТТ 100	96	167	190	246	1,4
ТТ 125	123	167	190	246	1,4
ТТ 125 С	123	223	250	295	3,0
ТТ 150	146	223	250	295	3,0
ТТ 160	158	233	250	295	3,0

Диаграммы производительности

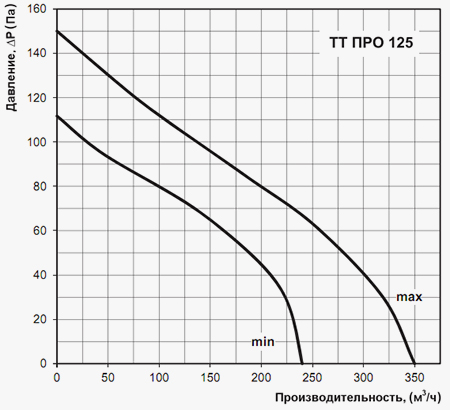

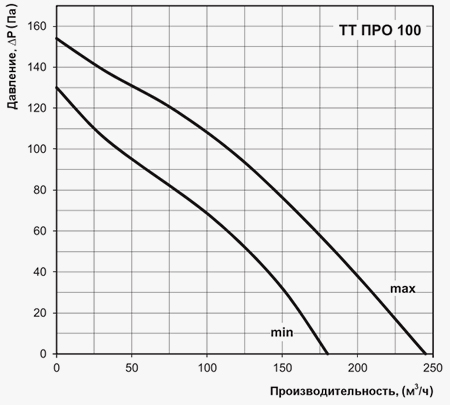

ТТ ПРО 100	ТТ ПРО 125

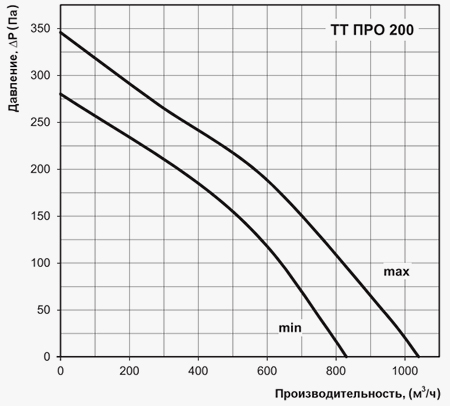

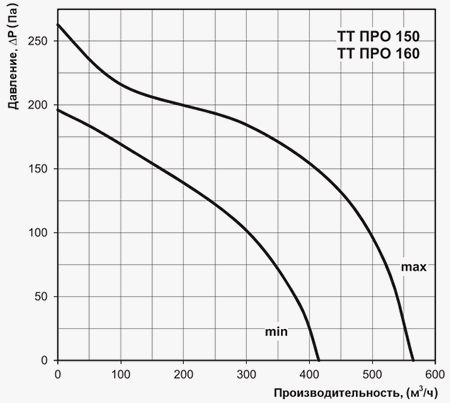

ТТ ПРО 150/ТТ ПРО 160	ТТ ПРО 200

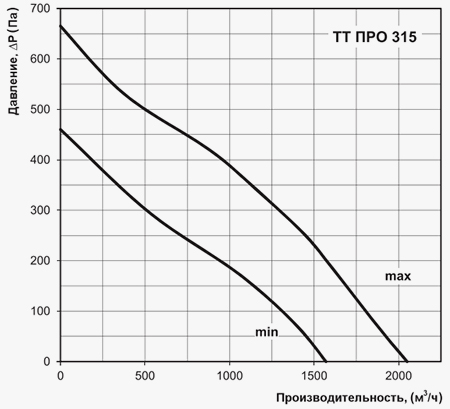

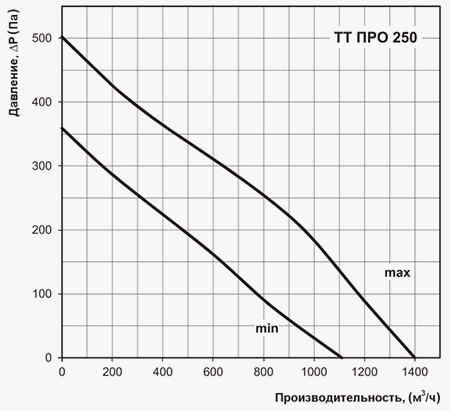

ТТ ПРО 250	ТТ ПРО 315

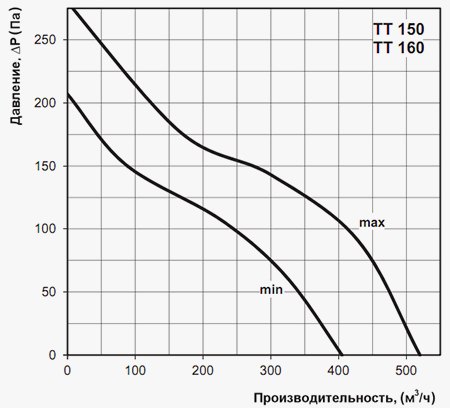

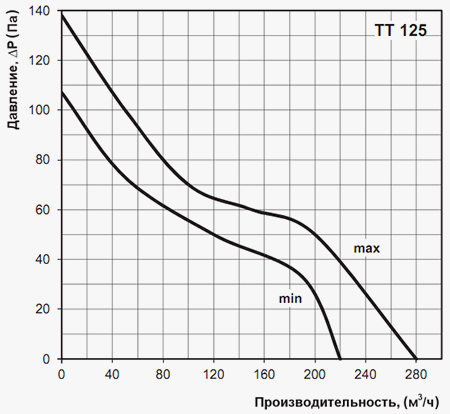

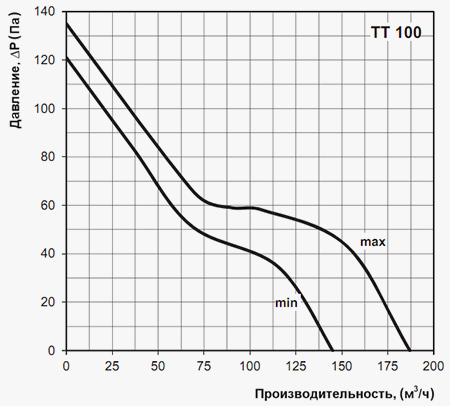

ТТ 100	ТТ 125

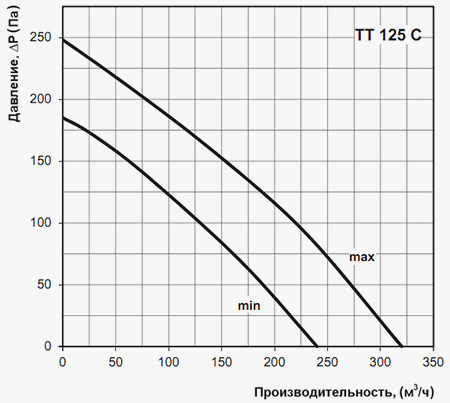

ТТ 125C	ТТ 150/ТТ 160

Применение

Вентиляторы ВЕНТС ТТ и ВЕНТС ТТ ПРО объединяют в себе широкие возможности и высокие характеристики осевых и центробежных вентиляторов. Используются в приточно-вытяжных системах вентиляции, которые требуют высокого давления, мощного воздушного потока и низкого уровня шума. Совместимы с воздуховодами диаметром от 100 до 315 мм.

Вентиляторы серий ВЕНТС ТТ и ВЕНТС ТТ ПРО являются отличным выбором для установки в вытяжные системы помещений с повышенной влажностью (санузлы, кухни), а так же для вентиляции квартир, коттеджей, магазинов, кафе.

Конструкция

Корпусы вентиляторов изготавливаются из высококачественных и высокопрочных материалов: AБС-пластика (серия ВЕНТС ТТ) и полипропилена пониженной горючести (серия ВЕНТС ТТ ПРО).

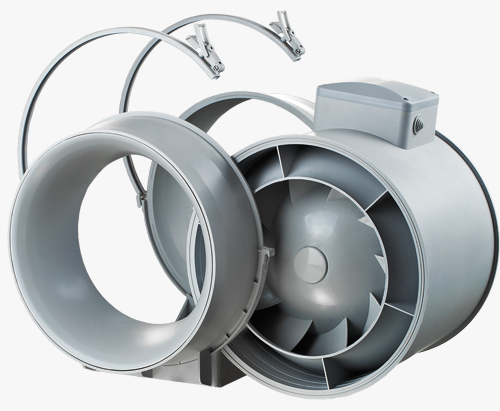

Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к патрубкам при помощи специальных хомутов на защелках.

Это делает обслуживание вентилятора максимально простым и удобным. Вам не нужно разбирать и демонтировать весь вентилятор - просто извлеките центральный блок из корпуса и произведите сервисное обслуживание.

Все модели серий ВЕНТС ТТ и ВЕНТС ТТ ПРО могут оснащаться регулируемым таймером с диапазоном задержки отключения вентилятора от 2 до 30 минут.

Особенности конструкции серии ТТ ПРО

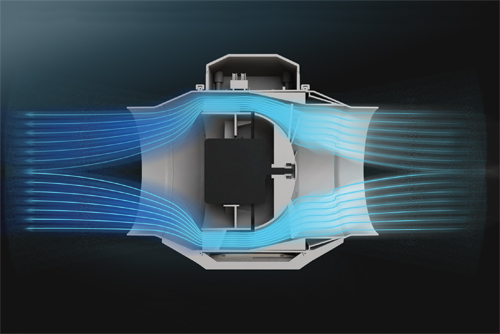

Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор. Благодаря конической форме крыльчатки и специально спрофилированным лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.

Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума.

Двигатель

В моделях серии ВЕНТС ТТ применяются однофазные одно- или двухскоростные двигатели. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВЕНТС ТТ…С).

В моделях серии ВЕНТС ТТ ПРО применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением.

Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями.

Подшипники качения обеспечивают длительный срок службы (порядка 40 000 часов беспрерывной работы). Класс защиты двигателя - IP X4.

Регулировка скорости

Управление двухскоростным двигателем может осуществляться при помощи встроенного переключателя (опция "В") или внешнего переключателя П2-1-300, а также П2-5,0 для многоскоростных вентиляторов (приобретаются отдельно).

Возможна плавная регулировка оборотов при помощи встроенного регулятора (опция "П") внешнего симисторного или автотрансформаторного регулятора (приобретаются отдельно), подключив его к клемме максимальной скорости двигателя.

Монтаж

Вентиляторы могут устанавливаться в начале, середине или конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора. В одной системе возможна установка нескольких вентиляторов:

• параллельно (для увеличения расхода воздуха);
• последовательно (для увеличения рабочего давления).

Корпус вентилятора оснащен плоской монтажной пластиной, при помощи которой вентилятор крепится к стене. Для удобства монтажа и подключения монтажная коробка устанавливается в любом положении.

Вентилятор с электронным модулем температуры и скорости (опция "У")

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).

Вентилятор с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха (в вентиляционном канале или помещении).

На передней панели электронного модуля расположены:
– регулятор предварительной установки скорости вращения крыльчатки;
– регулятор порога срабатывания электронного термостата;
– индикация срабатывания термостата.

Существуют два исполнения:
– со встроенным в канал вентилятора датчиком температуры (опция "У"/"У1");
– с выносным датчиком температуры с кабелем длиной 4м (опция "Ун"/"У1н").

Алгоритм работы вентилятора с электронным модулем температуры и скорости

При помощи ручки регулировки термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулировки скорости вращения крыльчатки устанавливаем необходимую минимальную скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения.

Для исключения возможности частого переключения двигателя (при установившейся в канале пороговой температуре) введена задержка переключения.

Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

1. Задержка по датчику температуры (опция "У"): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2 °С. При этом переключения вентилятора будут редкими.
2. Задержка по таймеру ("У1"): при превышении температуры воздуха более установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5 мин. Возврат на ранее установленную (пониженную) скорость произойдет при установлении температуры ниже порога срабатывания термостата и только после отработки таймера задержки. Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не менее 5 мин.

Варианты применения вентиляторов ТТ

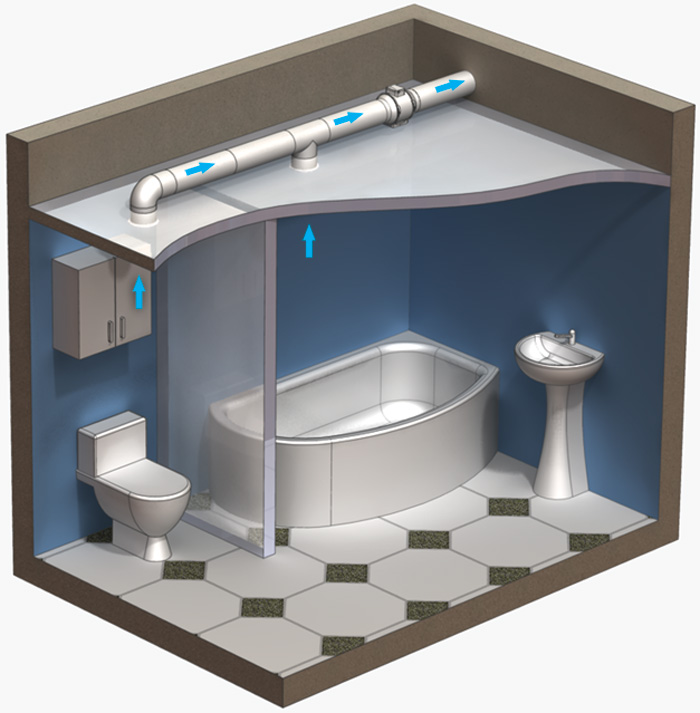

в ванной комнате

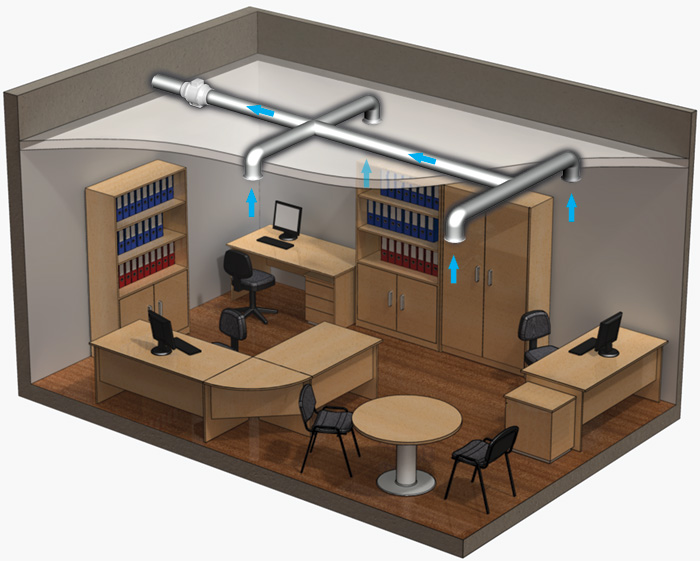

в офисном помещении

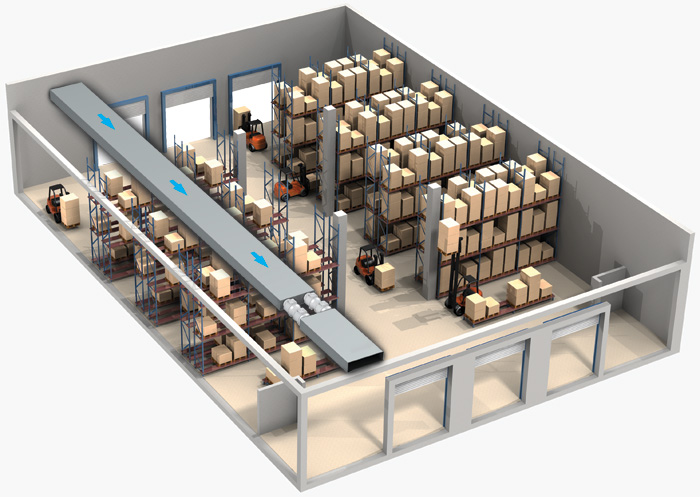

параллельная установка вентиляторов на складе для увеличения производительности
