Применение

Используются в приточно-вытяжных системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемую систему вентиляции. Является отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.

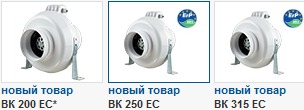

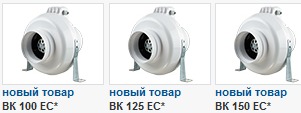

Предназначены для соединения с круглыми воздуховодами диаметром 100,125,150, 200, 250, 315 мм.

Конструкция

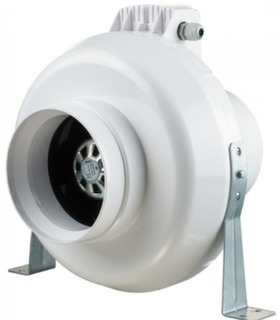

Корпус вентилятора изготовлен из высококачественного и высокопрочного ABC-пластика, не подвержен коррозии. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться строенным плавным регулятором скорости и шнуром питания с электрическим разъемом IEC C14 (ВК …ЕС П).

Двигатель

Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками.

Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения (снижают потребление электроэнергии приблизительно на 35%) и при этом обеспечивают высокие аэродинамические характеристики и низкий уровень шума.

ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.

Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов).

Регулировка скорости

Управление вентилятором осуществляется при помощи внешнего управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС вентилятор изменяет скорость вращения, и подает ровно столько воздуха, сколько необходимо для вентиляционной системы. Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов.

Монтаж

Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом. В случае вертикального монтажа: установите сверху защитный зонт. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки). Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.
