Технические характеристики

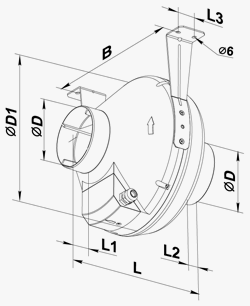

Габаритные размеры

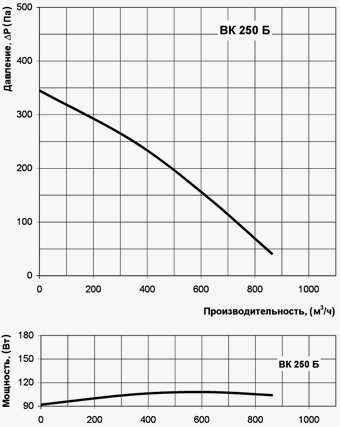

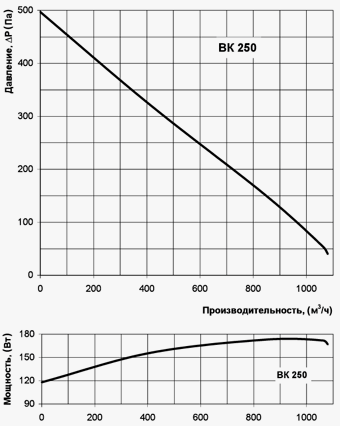

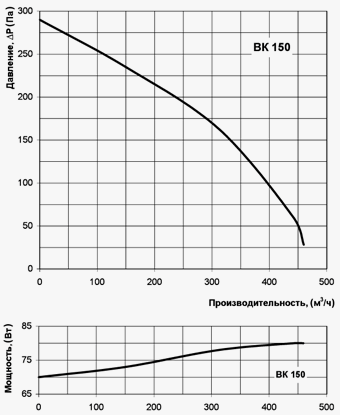

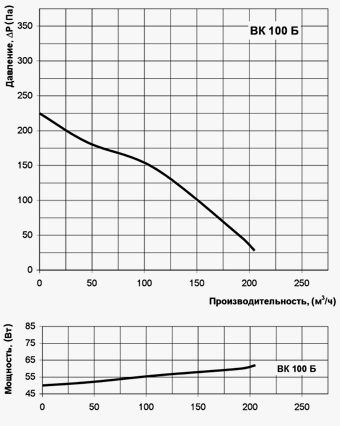

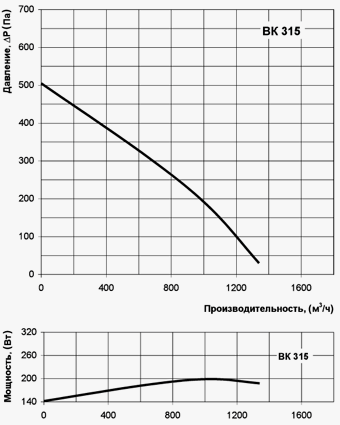

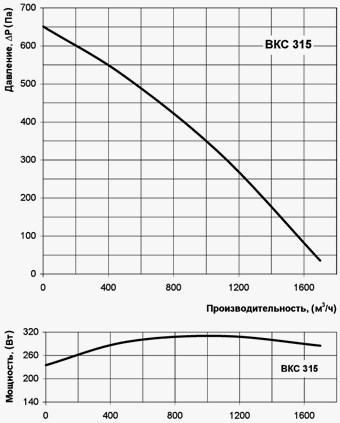

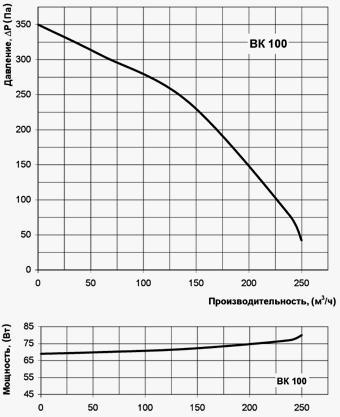

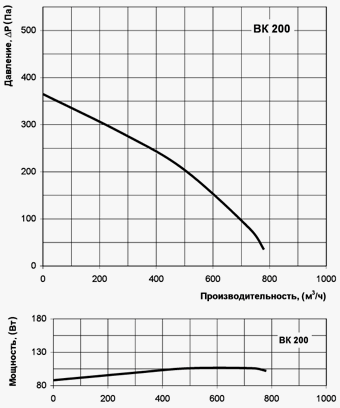

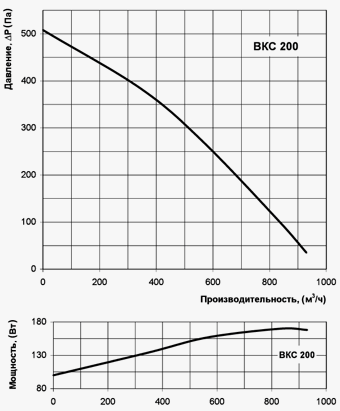

Диаграммы производительности

Применение

Используются в приточно-вытяжных системах вентиляции торговых, офисных и других помещений. Совместимы с воздуховодами диаметром 100, 125, 150, 160, 200, 250, 315 мм. Для помещений с повышенными требованиями к уровню шума предлагаются малошумные варианты (ВК…Б). Благодаря корпусу из высококачественного пластика, который, в отличие от металла, не подвержен коррозии, являются отличным выбором для установки в вытяжных системах вентиляции помещений с повышенной влажностью: санузлов, кухонь и др.

Конструкция

Корпус вентилятора изготовлен из высококачественного и высокопрочного ABС-пластика. Герметичная монтажная коробка. Для более удобного подключения и использования, вентилятор может оснащаться шнуром питания со штекером (ВК…Р).

Двигатель

Однофазные двигатели с внешним ротором оснащены центробежным рабочим колесом с назад загнутыми лопатками. Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском. Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (ВКС). Двигатели снабжены подшипниками качения для обеспечения большего срока эксплуатации (40 000 часов). Для достижения точных характеристик, безопасной работы и низкого уровня шума при сборке каждая турбина проходит динамическую балансировку. Класс защиты двигателя - IP 44.

Регулировка скорости

Плавная или ступенчатая регулировка осуществляется с помощью тиристорного или автотрансформаторного регулятора. К одному регулирующему устройству могут подключаться по несколько вентиляторов, при условии что суммарная мощность и рабочий ток не будут превышать номинальные параметры регулятора.

Монтаж

Допускается монтаж под любым углом относительно оси вентилятора. Присоединение к стене или потолку осуществляется при помощи крепежных кронштейнов (входят в комплект поставки) или дополнительной крепёжной подставки ПВК (приобретается отдельно).

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Вентилятор ВК с электронным модулем температуры и скорости

Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).
Вентиляторы ВК…У с электронным модулем TSC (Temperature and speed controller) позволяют автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в канале.

На передней панели расположены регуляторы:

- предварительной установки скорости вращения крыльчатки;
- порога срабатывания электронного термостата.

Существует исполнение вентилятора со встроенным в канал вентилятора датчиком температуры или выносным датчиком температуры (длина кабеля 4м, датчик защищен от механических повреждений). На переднюю панель вентилятора вынесен светодиод индикации срабатывания термостата.

Алгоритм работы ВК электронным модулем температуры и скорости

При помощи ручки регулятора термостата устанавливаем желаемую температуру воздуха (порог срабатывания термостата). При помощи ручки регулятора скорости вращения крыльчатки устанавливаем необходимую скорость вращения (расход воздуха). При повышении температуры воздуха с дальнейшим превышением установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на максимальную скорость вращения (максимальный расход). При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения. Для исключения возможности частого переключения двигателя (при установившейся температуре в канале равной пороговой) введена задержка переключения. Существуют два алгоритма задержки, которые могут быть использованы в различных случаях:

1. Задержка по датчику температуры (ВК…У): при превышении температуры воздуха на 2°С более установленного порога срабатывания термостата, происходит переключение на повышенную скорость. Возврат на ранее установленную (пониженную) скорость произойдет при уменьшении температуры ниже установленного порога срабатывания термостата. Данный алгоритм может быть использован при необходимости поддержания температуры воздуха с точностью менее 2°С. При этом переключения вентилятора будут редкими.
2. Задержка по таймеру (ВК…У1): при превышении температуры воздуха сверх установленного порога срабатывания термостата, происходит переключение на повышенную скорость и включается таймер задержки на 5мин. Возврат на ранее установленную (пониженную) скорость произойдет при падении температуры ниже порога срабатывания термостата и только после отработки таймера задержки.Данный алгоритм может быть использован при необходимости точного поддержания температуры воздуха. При этом вентилятор будет переключаться чаще, чем в случае задержки по датчику температуры, но с интервалами не более 5 минут.

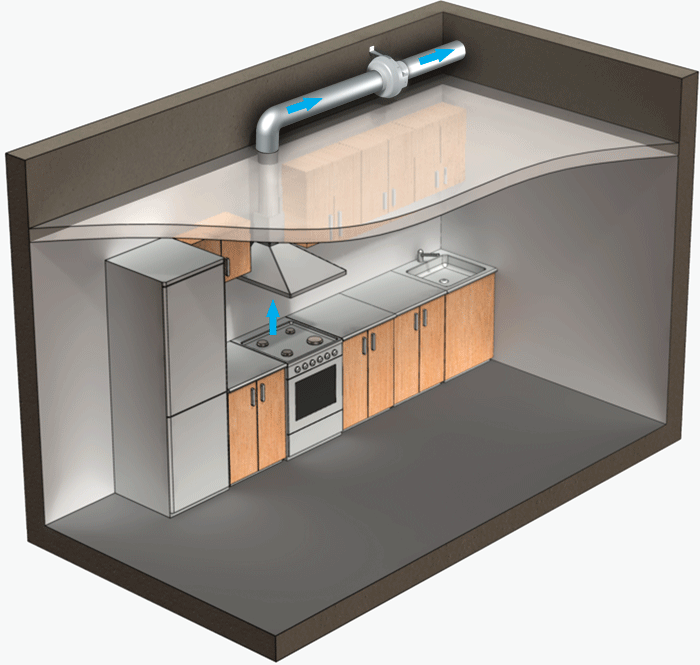

Вариант применения вентилятора ВЕНТС ВК на кухне.
