Рекуператор

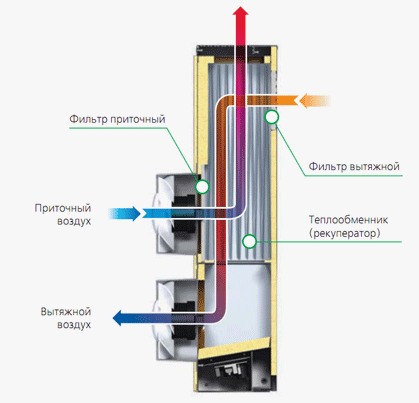

В комнатной установке используется высокотехнологичный пластинчатый противоточный пластиковый рекуператор. Рекуператор позволяет использовать тепло удаляемого воздуха для нагрева приточного. Эффективность рекуперации достигает 79%. Применение комнатной приточно-вытяжной установки МИКРА 60 с рекуперацией тепла совместно с кондиционированием – это не только самый эффективный способ организовать необходимый микроклимат в помещении, но и значительная экономия средств: зимой рекуператор экономит тепло, а летом прохладу.

Защита от обмерзания

Приточно-вытяжная установка комплектуется встроенной системой защиты от обмерзания. В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного к холодному приточному воздуху. При этом в рекуператоре в процессе охлаждения вытяжного воздуха может образовываться конденсат, который отводится на улицу через вытяжной канал. При температуре вытяжного воздуха на выходе из рекуператора ниже порогового значения конденсат может замерзать внутри рекуператора. Во избежание процесса обмерзания рекуператора применяется электронная система защиты. Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора. Теплый вытяжной воздух прогревает рекуператор до порогового значения температуры, затем снова включается приточный вентилятор, и установка продолжает работу в обычном режиме.

Приточно-вытяжная установка МИКРА 60 монтируется на фасадную стену внутри помещения с минимальной толщиной стены 100 мм.

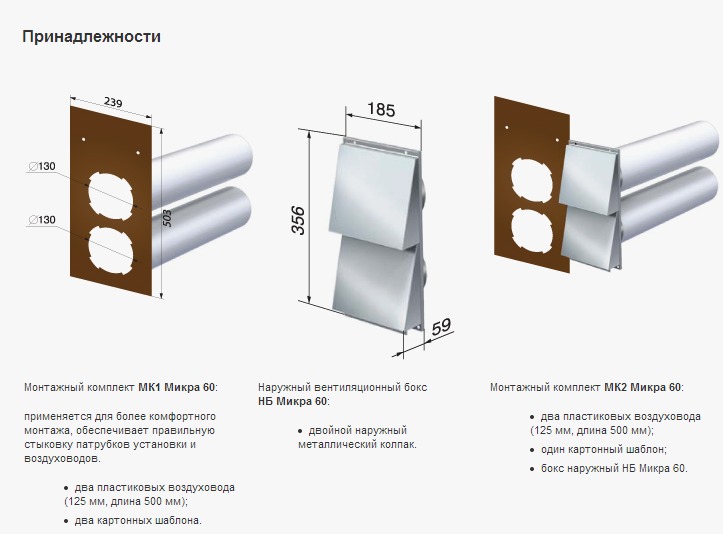

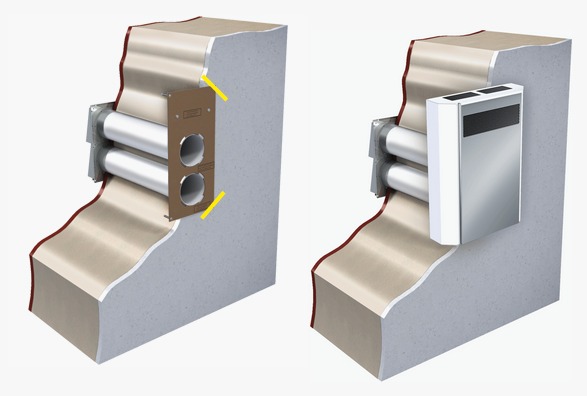

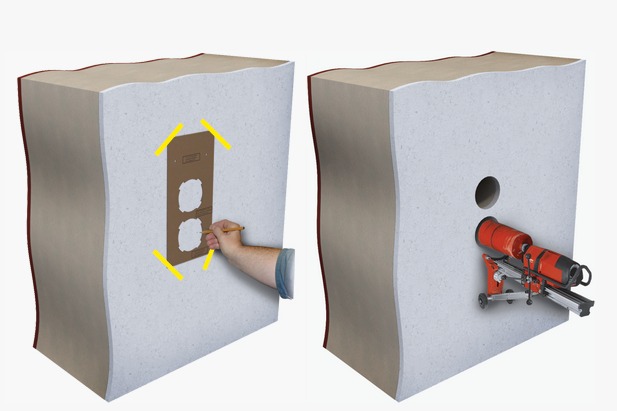

С помощью бумажного шаблона, который входит в комплект поставки, а также в состав монтажных комплектов МК1 и МК2 , на стене размечаются отверстия для воздуховодов. После высверливания сквозных отверстий для воздуховодов шаблон снова крепится к стене при помощи клейкой ленты. В отверстия вставляются пластиковые воздуховоды (входят в состав монтажных комплектов МК1 и МК2). Шаблон центрирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали.

С наружной стороны стены монтируется наружный бокс (входит в комплект МК2 или приобретается отдельно (НБ)), который защищает установку от попадания воды и посторонних предметов. Воздуховоды необходимо установить с небольшим уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования во время работы установки.

После того, как воздуховоды зафиксированы в нужном положении наружным боксом и шаблоном, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в шаблоне предусмотрены специальные вырезы).

Когда пена затвердеет, шаблон снимается, а излишки воздуховодов срезаются до уровня поверхности стены. Для монтажа корпуса установки необходимо открыть декоративную панель и вынуть рекуператор. Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене при помощи дюбелей и шурупов. Установка поставляется с подключенным кабелем питания и евровилкой. При необходимости, установка может быть подключена к общей сети питания через клеммные выводы. Для этого необходимо отсоединить кабель питания от клеммной коробки и подключить заранее выведенные провода питания. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.
